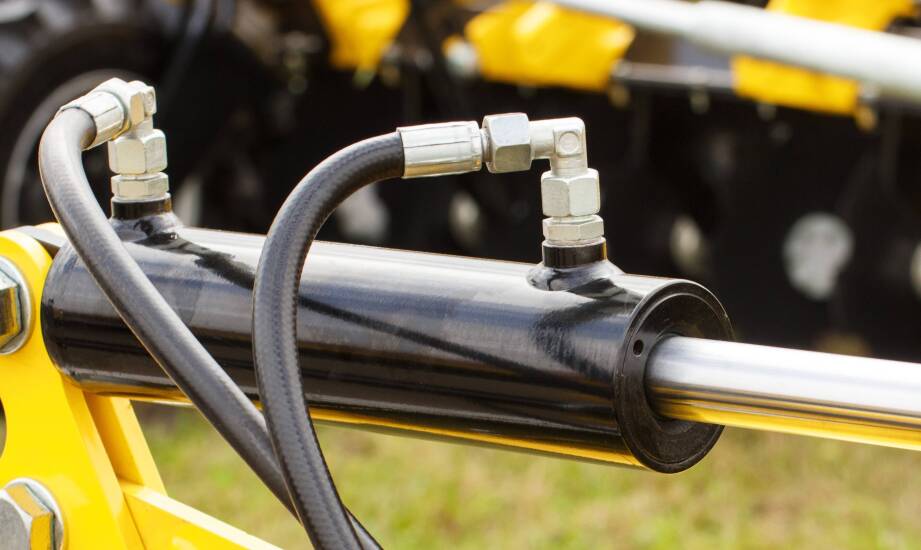

Jak zbudowany jest cylinder hydrauliczny i dlaczego jego parametry decydują o pracy maszyn przemysłowych

Przestój linii produkcyjnej często zaczyna się od niepozornej usterki jednego podzespołu. Kiedy cylinder hydrauliczny przestaje generować wymaganą siłę lub zaczyna pracować nierówno, maszyna natychmiast traci swoją funkcjonalność. To właśnie ten element odpowiada za kluczowy ruch liniowy i precyzyjne przenoszenie potężnych obciążeń. Zrozumienie jego konstrukcji ułatwia szybkie diagnozowanie problemów i pozwala uniknąć kosztownych przerw w procesach technologicznych.

Przeczytaj również: Seniorzy i słodycze: ulubione cukiernie mieszkańców Krowodrzy w starszym wieku

Budowa cylindra hydraulicznego i mechanika ruchu

Tuleja cylindra stanowi główną obudowę całego układu roboczego. Wykonuje się ją zazwyczaj z grubościennej rury bezszwowej, co zapewnia jej maksymalną sztywność oraz odporność na odkształcenia. Wewnątrz tulei porusza się tłok, który dzieli dostępną przestrzeń na dwie odrębne komory. Jego głównym zadaniem jest przejęcie ciśnienia płynu i przekazanie go dalej. Z tłokiem nierozerwalnie łączy się tłoczysko, czyli element wyprowadzający ruch liniowy na zewnątrz siłownika. Powierzchnia tłoczyska jest precyzyjnie chromowana. Taki zabieg minimalizuje tarcie podczas wysuwu i chroni stal przed korozją.

Przeczytaj również: Kiedy warto wywołać zdjęcia z datami i jak to zrobić?

Niezwykle ważną rolę w prawidłowym funkcjonowaniu układu odgrywają szczeliwa. Uszczelnienia rozmieszczone w głowicy i na samym tłoku zapobiegają niepożądanym wyciekom oleju. Utrzymują one również stabilną różnicę ciśnień między dwiema komorami. Kiedy płyn hydrauliczny napiera na powierzchnię tłoka, generuje potężną siłę. Jej wartość jest wprost proporcjonalna do pola przekroju tłoka i ciśnienia w układzie zasilającym. Energia hydrauliczna płynnie zamienia się w ten sposób w mechaniczną pracę maszyny. Nawet najmniejsza nieszczelność skutkuje stratami mocy i całkowicie destabilizuje pracę prasy czy koparki.

Przeczytaj również: Dlaczego brelok 3D to doskonały wybór na podziękowanie dla nauczyciela?

Zakład Mechaniczny Hydromet z Bytomia od ponad 35 lat projektuje i produkuje zaawansowane urządzenia dla przemysłu na Śląsku. Własne zaplecze inżynieryjne firmy ułatwia precyzyjne dopasowanie cylindrów do obciążeń, z jakimi spotykają się zakłady produkcyjne. Prawidłowo zaprojektowany sprzęt gwarantuje zachowanie idealnej szczelności przez wiele tysięcy cykli roboczych.

Parametry siłownika a jego zachowanie pod obciążeniem

Każdy cylinder musi zostać precyzyjnie dobrany do zadań w konkretnym środowisku przemysłowym. Skok tłoczyska określa maksymalny zasięg ruchu liniowego, ustalając zakres pracy ramienia roboczego. Średnica wewnętrzna tłoka wpływa z kolei bezpośrednio na wielkość generowanej siły. Większa powierzchnia robocza przy zachowaniu tego samego ciśnienia pozwala na płynne podnoszenie znacznie cięższych ładunków. Ścisłe określenie tych wielkości zapobiega uszkodzeniom pompy zasilającej.

Zastosowana metoda osadzenia całego komponentu stanowi kolejny niezwykle istotny element budowy układu. Sposób mocowania cylindra w korpusie decyduje o prawidłowym rozkładzie sił. Zapobiega on uszkodzeniom wynikającym z niebezpiecznych obciążeń bocznych. Złe zamocowanie prowadzi do wyginania tłoczyska, co błyskawicznie niszczy szczeliwa i dławi ruch elementu wykonawczego. Z tego powodu zaawansowana hydraulika siłowa w Bielsku-Białej oraz w innych silnie uprzemysłowionych regionach wymaga bezwzględnego przestrzegania wytycznych montażowych. Niewłaściwy dobór punktów podparcia mści się już po kilkunastu godzinach intensywnej eksploatacji.

Błędy popełnione na etapie projektowania drastycznie ograniczają funkcjonalność całej linii. Zbyt mała średnica wywołuje permanentne przeciążenia układu tłoczącego. Niewłaściwie dobrany skok ogranicza fizyczne możliwości manipulacyjne urządzenia, zmuszając operatora do pracy na skrajnych ustawieniach. Inżynierowie traktują więc siłownik jako integralną część napędu maszynowego, a nie jako odrębny, uniwersalny dodatek.

Eksploatacja maszyn przemysłowych naturalnie wiąże się ze stopniowym zużywaniem podzespołów roboczych. Spadek siły, nierówny ruch tłoczyska, wycieki oleju i przegrzewanie układu to podstawowe sygnały ostrzegawcze. Pojawienie się wycieków zazwyczaj wskazuje na stwardnienie uszczelnień gumowych. Skokowa praca bywa natomiast efektem obecności opiłków w oleju lub mikrouszkodzeń na gładzi chromowanej. Zidentyfikowanie usterki często utrudnia odróżnienie zwykłego zużycia materiału od ukrytych błędów konstrukcyjnych. Niewłaściwe dopasowanie średnicy daje nierzadko podobne objawy jak praca w zbyt zapylonym środowisku. Prawidłowe i długotrwałe działanie cylindra hydraulicznego opiera się ostatecznie na rzetelnym projekcie konstrukcyjnym, właściwym zestrojeniu parametrów roboczych oraz restrykcyjnej dbałości o czystość płynów.
